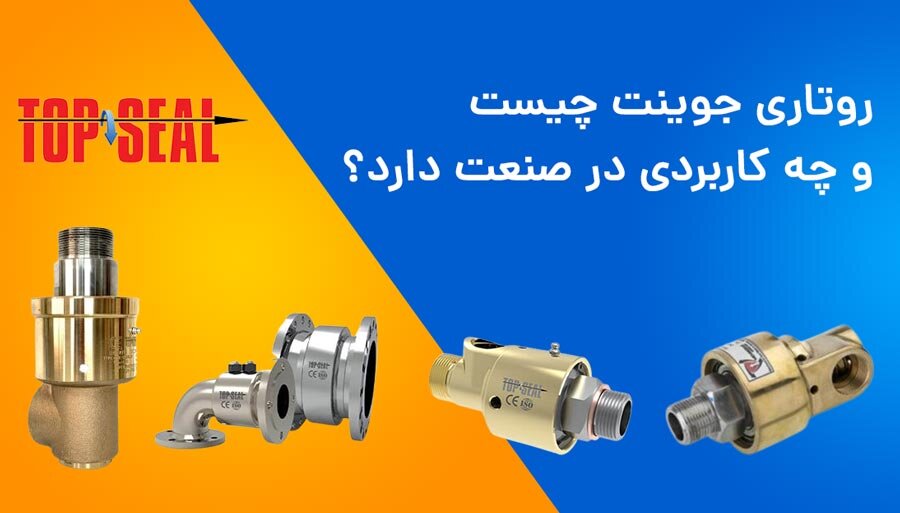

روتاری جوینت چیست و چه کاربردی دارد؟
تخصص من مشاوره فنی، طراحی و ساخت انواع اتصالات دوار نظیر روتاری جوینت، سویول جوینت، روتاری ولو هست، از سال ۱۳۷۸ تا کنون فقط و فقط در زمینه اتصالات دوار فعالیت کردم دوره های آموزشی زیادی خارج از کشور گذروندم و تا کنون بیش از ۵۰ مدل اتصال دوار در ایران طراحی کرده و به مرحله ساخت رسوندم.
چندین نمایشگاه خارجی در کشور هلند و آلمان با موفقیت برگزار کردم. صنعت اتصالات دوار را بخوبی میشناسم و در این مقاله میخوام راجع به روتاری جوینت های مخصوص آب سرد و گرم مطالبی را به زبان ساده ارایه بدم که مطمنم خیلی کاربردی خواهد بود. لازم به ذکر است مقاله ذیل با توجه به شرایط کاری صنایع ایران نگارش شده است.
روتاری جوینت چیست؟
روتاری جوینت یک مفصل انتقال دهنده سیال(مایعات وگاز) به شکل (سرد و گرم ) می باشد که جهت استفاده در مواردی که قسمتهایی از دستگاه میبایست در حال چرخش انتقال سیال انجام شود به کار می رود .
✔ روتاری جوینت های ساخت این کارخانه در دو گروه با سرعت دورانی پایین با پیش کد RMZ ( کمتر از 150 دور بر دقیقه ) و سرعت دورانی بالا با پیش کد RMB ( حداکثر8000rpm) ساخته میشوند . تمامی روتاری جوینت های ساخته شده بصورت 100درصد با فشار 4 بار و سرعت دورانی 56rpm برای گروه روتاری جوینت های RMZو 450rpm برای گروه روتاری جوینت های RMB بمدت 10 دقیقه تست میشوند .
معرفی روتاری جوینت های مالتی پورت و نحوه استفاده آن در صنایع مختلف
✔ اجزای چرخان در کاربردهای حرکتی رایج هستند – بازوهای ربات، غلطک ها ، قرقره ها، و میزهای چرخشی تنها چند نمونه هستند. و در حالی که ایجاد حرکت چرخشی آسان است، هنگامی که هوا یا مایعات نیاز به انتقال از یک منبع ثابت به یک جزء دوار برای خنک کردن، گرم کردن، روانکاری یا انتقال نیروی سیال دارند، کار پیچیده تر می شود. این جایی است که اتصالات دوار ( روتاری جوینت، سویول جوینت ) وارد می شوند.
اتصالات چرخشی رابطی را فراهم می کنند که به سیال – هوا، بخار یا مایع – اجازه می دهد بین یک جزء چرخان و یک جزء ساکن منتقل شود. آنها برای سازگاری با شرایط محیطی مختلف، از جمله دماهای بسیار بالا و پایین، جریان ها و فشارها، از جمله کاربردهای خلاء، طراحی شده اند. و برخلاف دیگر مکانیسم‌های انتقال سیال، اتصالات چرخشی برای کاربردهایی کار می‌کنند که شامل هر ترکیبی از زوایای چرخش، از جمله چرخش مداوم در یک جهت است.
اتصالات دوار ( روتاری جوینت – سویول جوینت – بال جوینت )
اینها می تواند برای تامین خنک کننده از یک منبع ثابت به طور مستقیم به قسمت دوار ماشین ابزار استفاده شود. اتصالات چرخشی با نام‌های مختلفی از جمله روتاری جوینت ، شیر گردان ، شیر هرزگرد ، هیدرو شاینر ، سویول جوینت ، بال جوینت ، قفل بخار شناخته میشوند. طرح‌ها و پیکربندی‌های متعددی برای اتصالات دوار وجود دارد – در واقع، آنها اغلب به صورت سفارشی برای کاربرد خاص طراحی میشوند – اما همه اتصالات دوار چرخشی از چهار قسمت اصلی تشکیل شده‌اند: محفظه، یک یا چند یاتاقان، شفت، و یک یا سیل آبند.
محفظه معمولاً قسمت ثابت است و به منبع سیال متصل است. شفت مستقل از محفظه است و با تجهیزات دوار متصل می چرخد. سیال می توانند از طریق اتصال به صورت شعاعی یا محوری از طریق پورت های موجود در محفظه عبور کنند. قسمت دوار توسط یاتاقان های شعاعی پشتیبانی می شود و آبندی توسط سیل های مکانیکی انجام میشود
مهمترین جزء اتصال دوار مسلماً مکانیسم آب بندی است که از نشتی بین اجزای دوار و ثابت جلوگیری یا کاهش می دهد و باید این کار را با حداقل اصطکاک و سایش انجام دهد. انواع سیل های مکانیکی از آب بندی های لبه ای ساده گرفته تا سیل های مکانیکی پیچیده تر که با فنر به طور خودکار تنظیم می شوند تا فشار وارده بر سطح آب بند را به حداقل برسانند، اصطکاک و سایش را کاهش می دهند.
البته انتقال سیال در حالت ایده آل باید بدون نشتی باشد، اما در برخی کاربردها، انتقال کاملاً بدون نشتی امکان پذیر نیست. برای این موارد، سیال از محل انتشار در محیط توسط یک سیستم جمع آوری که سیال نشت شده را جمع آوری می کند و مجدد وارد محل سیال ورودی میکند .
در انتخاب یک اتصال چرخشی استاندارد و یا طراحی یک محصول سفارشی، عوامل زیر باید در نظر گرفته شوند:
✅ نوع سیال در حال انتقال
✅ سرعت چرخش
✅ نرخ جریان سیال
✅ فشار کاری سیال
✅ دمای سیال
✅ نشتی مجاز
نوع سیال اهمیت ویژه ای دارد، زیرا محفظه، شفت و سیل آب بند باید با سیال جریان یافته از طریق اتصال دوار سازگار باشند. سیال می توانند از آب گرفته تا مایعات و بخار بسیار خورنده باشند و سازندگان با ارائه طیف گسترده ای از مواد، نه تنها برای محفظه و شفت، بلکه برای آب بندی ها، چالش های هر یک را برطرف می کنند.
اگرچه طرح‌های تک و دو جریان رایج‌تر هستند، اتصالات چرخشی میتوانند مسیرهای جریان مستقل متعددی را شامل شوند که اجازه می‌دهند سیال های مختلف به طور همزمان بدون اختلاط منتقل شوند. همچنین معمول است که سیل های مکانیکی با اتصال چرخشی ادغام شوند و اجازه عبور سیالات و کابل های الکتریکی یا فیبر نوری را می دهند.
مالتی پورت
روتاری جوینت های مالتی پورت مانند کد RMB-3-WAY ( https://rotaryjoint.ir/product/rotary-rmb-3-way/ ) دو کانال مجزا را نشان می دهد که رسانه های مختلف میتوانند بدون اختلاط عبور کنند و از میان شافت کابل برق یا مخابراتی عبور کند. در سیستم های کنترل حرکت، اتصالات چرخشی را می توان در مفاصل ربات، به ویژه برای انتقال هوا یا مایع به ابزار انتهای بازو، یافت. آنها همچنین برای عبور خلاء یا فشار هوا از مراحل یاتاقان هوای چرخشی و برای تامین مایع خنک کننده و روانکاری به اسپیندل ماشین های cnc استفاده می شوند.
محصولات TOP SEAL دارای انواع گارانتی برنزی ( ۳ ماهه ) نقره ای (۶ ماهه ) و گارانتی طلایی ( ۱۲ ماهه ) میباشد، کلیه محصولات دارای ۵ سال ضمانت تحویل قطعات یدکی از سوی شرکت خوشنام میباشد. در ضمن محصولات دارای ۳ روز صمانت بازگشت وجه میباشد. همزمان با خرید میتونید لوازم یدکی مصرفی را هم از فروشنده بگیرید و خیالتون از تعمیرات بعدی راحت باشد.
جهت هر گونه مشاوره فنی میتونید با شماره ۰۲۱۴۷۶۲۲۲۲۶ کلید شماره ۱ تماس حاصل فرمایید. همچنین برای خرید روتاری جوینت میتوانید به سادگی از داخل وبسایت ثبت سفارش نمایید، همکاران ما در اسرع وقت به سفارشات شما رسیدگی خواهند کرد.
