روش‌های مقاوم سازی بتن: ۱۰ روش مقاوم سازی سازه بتنی + عکس!

مقاوم سازی یا تقویت بتن مجموعه‌ای از تکنیک‌ها و فرآیندهای مهندسی است که به منظور افزایش باربری، بهبود عملکرد لرزه‌ای و افزایش دوام و عمر یک سازه‌ی بتنی انجام می‌گیرد.

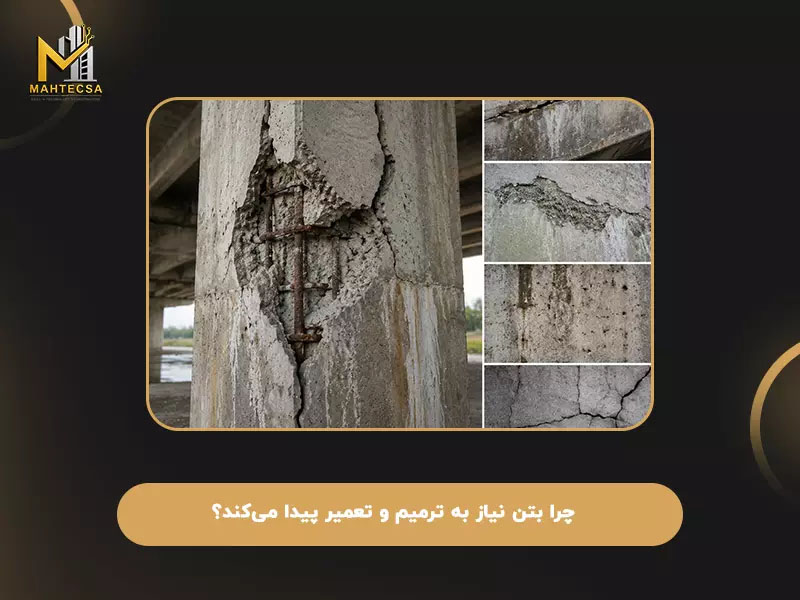

رپرتاژ آگهی: ساختمان‌های بتنی در طول دوره بهره‌برداری همواره تحت تأثیر عوامل مختلفی قرار دارند که می‌توانند عملکرد اولیه آن‌ها را کاهش دهند. کاهش مقاومت، افزایش بارهای وارده، آسیب‌های ناشی از زلزله، تغییر شرایط بهره‌برداری و فرسودگی مصالح از مهم‌ترین دلایلی هستند که نیاز به مقاوم سازی بتن را ایجاد می‌کنند. بسیاری از سازه‌هایی که سال‌ها قبل طراحی و اجرا شده‌اند، امروزه به دلیل تغییر استانداردهای طراحی، افزایش تراکم شهری یا تغییر کاربری ساختمان، دیگر پاسخگوی نیازهای جدید نیستند و باید با روش‌های تخصصی تقویت شوند. تغییر کاربری ساختمان یکی از عواملی است که اهمیت مقاوم سازی بتن را افزایش می‌دهد. زمانی که یک ساختمان مسکونی به فضای اداری، تجاری یا صنعتی تبدیل می‌شود، میزان بار وارد بر اعضای سازه‌ای افزایش پیدا می‌کند و ممکن است ظرفیت طراحی اولیه دیگر کافی نباشد. افزایش ظرفیت باربری اعضای بتنی برای هماهنگی با شرایط جدید بهره‌برداری، یکی از اهداف اصلی عملیات مقاوم سازی سازه محسوب می‌شود. در چنین شرایطی، تقویت تیرها، ستون‌ها، سقف‌ها یا حتی فونداسیون می‌تواند جایگزین مناسبی برای تخریب کامل ساختمان باشد. گذشت زمان نیز تأثیر قابل توجهی بر عملکرد سازه‌های بتنی دارد. عوامل محیطی مانند نفوذ رطوبت، خوردگی میلگردها، چرخه‌های یخ‌زدگی و ذوب، مواد شیمیایی و کربناته شدن بتن می‌توانند باعث کاهش دوام سازه شوند. در این خبر دنیای اقتصاد به این پرداختیم که هنگامی که این آسیب‌ها گسترش پیدا کنند، ظرفیت تحمل بار در اعضای بتنی کاهش یافته و احتمال ایجاد خرابی‌های جدی افزایش پیدا می‌کند. مقاوم سازی در این شرایط با هدف بازگرداندن عملکرد سازه و جلوگیری از پیشرفت آسیب انجام می‌شود. زلزله نیز یکی از مهم‌ترین عوامل نیاز ساختمان‌ها به مقاوم سازی بتن محسوب می‌شود. بسیاری از ساختمان‌های قدیمی بر اساس آیین‌نامه‌ها و ضوابطی طراحی شده‌اند که با استانداردهای امروزی تفاوت دارند. بهبود عملکرد لرزه‌ای سازه و افزایش شکل‌پذیری اعضای بتنی از مهم‌ترین اهداف مقاوم سازی در برابر زلزله است. استفاده از روش‌هایی مانند دیوار برشی، سیستم‌های FRP، ژاکت بتنی و تقویت اتصالات می‌تواند رفتار سازه را در زمان وقوع نیروهای جانبی بهبود دهد. این خبر با اقتباس از مطلب وبلاگ شرکت ساختمانی و ترمیم و تقویت سازه بتنی مهتکسا نوشته شده است.

روش‌های مقاوم سازی بتن در ساختمان‌های قدیمی و فرسوده

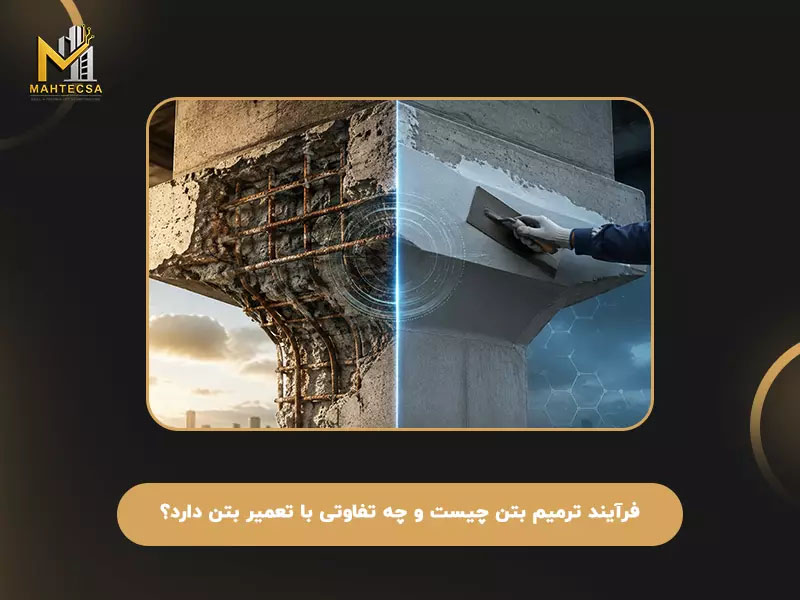

ساختمان‌های قدیمی معمولاً با مشکلاتی مواجه هستند که به مرور زمان باعث کاهش ایمنی و دوام آن‌ها می‌شود. فرسودگی بتن، ضعف اتصالات، کاهش مقاومت اعضای سازه‌ای و عدم تطابق با ضوابط جدید طراحی از مهم‌ترین چالش‌های سازه‌های بتنی قدیمی هستند. با این حال، بسیاری از این ساختمان‌ها همچنان قابلیت استفاده دارند و یک شرکت ساختمانی حرفه ای با اجرای عملیات مقاوم سازی می‌تواند عمر مفید آن‌ها را افزایش دهد. بررسی وضعیت اولیه ساختمان، نخستین مرحله در فرآیند مقاوم سازی سازه‌های قدیمی است. ارزیابی دقیق مقاومت بتن، بررسی وضعیت میلگردها، شناسایی ترک‌ها و تحلیل رفتار سازه‌ای پایه انتخاب روش مناسب مقاوم سازی بتن خواهد بود. بدون شناخت دقیق نقاط ضعف ساختمان، اجرای هرگونه روش تقویتی ممکن است نتیجه مطلوبی ایجاد نکند و حتی باعث تحمیل هزینه‌های اضافی شود. در ساختمان‌هایی که بتن دچار آسیب سطحی شده است، معمولاً ابتدا عملیات تعمیر و ترمیم انجام می‌شود و سپس مراحل مقاوم سازی آغاز می‌گردد. ترکیب تعمیر بتن آسیب‌دیده با روش‌های تقویت سازه‌ای باعث ایجاد عملکرد پایدارتر در ساختمان‌های فرسوده می‌شود. به عنوان مثال، در سازه‌ای که میلگردهای آن دچار خوردگی شده‌اند، ابتدا باید بخش‌های آسیب‌دیده اصلاح شوند و سپس روش تقویتی مناسب اجرا شود. یکی از ویژگی‌های مهم روش‌های جدید مقاوم سازی بتن این است که امکان تقویت سازه بدون تخریب گسترده را فراهم می‌کنند. فناوری‌هایی مانند FRP، ژاکت‌های تقویتی و مواد کامپوزیتی باعث شده‌اند ساختمان‌های قدیمی با کمترین تغییرات معماری و اجرایی بهسازی شوند. این موضوع به‌خصوص در ساختمان‌های ارزشمند، مراکز شهری پرتراکم و سازه‌هایی که امکان تخلیه کامل آن‌ها وجود ندارد، اهمیت زیادی دارد.

روش‌های مقاوم سازی بتن با ژاکت بتنی

ژاکت بتنی یکی از روش‌های سنتی و پرکاربرد برای افزایش ظرفیت اعضای بتنی محسوب می‌شود که در آن یک لایه جدید از بتن مسلح در اطراف عضو موجود اجرا می‌شود. افزایش ابعاد مقطع، تقویت میلگردگذاری و ایجاد یک پوسته مقاوم جدید در اطراف عضو بتنی، اساس عملکرد روش ژاکت بتنی را تشکیل می‌دهد. این روش معمولاً برای تقویت ستون‌ها، تیرها و گاهی دیوارهای بتنی مورد استفاده قرار می‌گیرد. ستون‌های بتنی یکی از مهم‌ترین بخش‌هایی هستند که در پروژه‌های مقاوم سازی با ژاکت بتنی تقویت می‌شوند. افزایش مقاومت فشاری، بهبود شکل‌پذیری و افزایش توانایی ستون در تحمل نیروهای محوری و جانبی از مهم‌ترین مزایای ژاکت بتنی است. در این روش، با اضافه کردن آرماتورهای جدید و اجرای بتن پیرامونی، ظرفیت عضو نسبت به شرایط اولیه افزایش پیدا می‌کند. اجرای ژاکت بتنی اگرچه عملکرد مناسبی دارد، اما نیازمند رعایت اصول اجرایی دقیق است. اتصال مناسب میان بتن قدیمی و بتن جدید مهم‌ترین عامل موفقیت روش ژاکت بتنی محسوب می‌شود. برای دستیابی به این اتصال، معمولاً سطح بتن قدیمی آماده‌سازی شده، بخش‌های ضعیف حذف می‌شوند و در صورت نیاز از روش‌هایی مانند کاشت میلگرد برای ایجاد ارتباط مکانیکی استفاده می‌شود. محدودیت اصلی این روش افزایش ابعاد اعضای سازه‌ای است. افزایش وزن سازه و کاهش فضای معماری از مهم‌ترین مواردی هستند که باید هنگام انتخاب ژاکت بتنی مورد توجه قرار گیرند. به همین دلیل، در پروژه‌هایی که محدودیت فضا وجود دارد یا افزایش وزن سازه مطلوب نیست، ممکن است روش‌های جدیدتری مانند FRP گزینه مناسب‌تری باشند.

روش‌های مقاوم سازی بتن با ژاکت فولادی

ژاکت فولادی یکی دیگر از روش‌های شناخته‌شده برای تقویت اعضای بتنی است که در آن از صفحات یا پروفیل‌های فولادی برای افزایش مقاومت عضو استفاده می‌شود. محصور کردن عضو بتنی با المان‌های فولادی باعث افزایش مقاومت، شکل‌پذیری و ظرفیت تحمل بار سازه می‌شود. این روش به‌خصوص در مقاوم سازی ستون‌های بتنی که نیاز به افزایش سریع ظرفیت باربری دارند، کاربرد زیادی دارد.  استفاده از ژاکت فولادی معمولاً زمانی انتخاب می‌شود که سرعت اجرا اهمیت زیادی داشته باشد یا امکان افزایش ابعاد عضو وجود نداشته باشد. اجرای سریع، افزایش قابل توجه مقاومت و قابلیت استفاده در شرایط مختلف سازه‌ای از مزایای اصلی مقاوم سازی بتن با ژاکت فولادی هستند. در بسیاری از پروژه‌ها، این روش می‌تواند بدون تغییرات گسترده در معماری ساختمان، عملکرد سازه را بهبود دهد. اتصال صحیح قطعات فولادی به عضو بتنی نقش مهمی در عملکرد نهایی این سیستم دارد. انتقال مناسب نیرو میان فولاد و بتن عامل اصلی ایجاد رفتار یکپارچه در ژاکت فولادی است. استفاده از صفحات فولادی بدون طراحی و اجرای صحیح ممکن است نتواند ظرفیت مورد انتظار را ایجاد کند و حتی مشکلات جدیدی در سازه به وجود آورد. با وجود عملکرد مناسب، ژاکت فولادی نیازمند توجه به مسائل اجرایی مانند حفاظت در برابر خوردگی است. جلوگیری از زنگ‌زدگی فولاد و محافظت از اتصالات فلزی برای افزایش دوام سیستم مقاوم سازی ضروری است. در محیط‌های مرطوب یا خورنده، استفاده از پوشش‌های محافظ می‌تواند عمر مفید این روش را افزایش دهد.

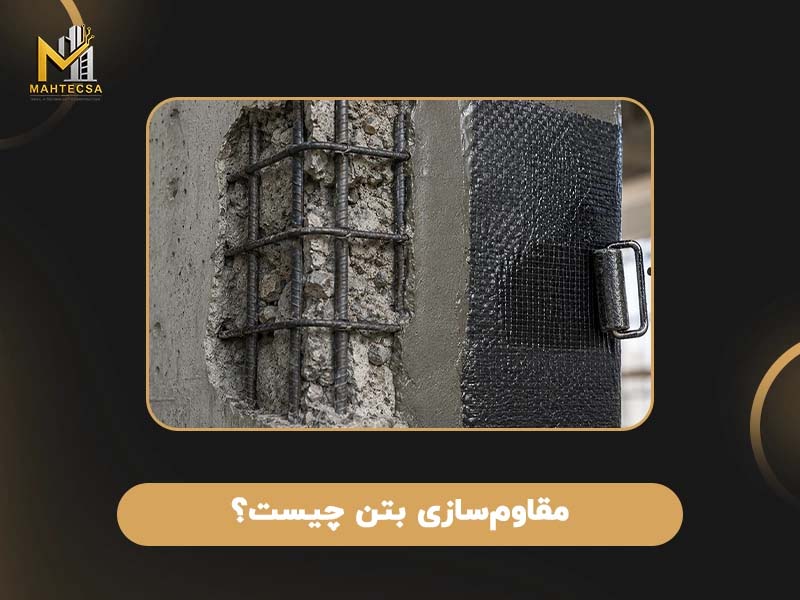

روش‌های مقاوم سازی بتن با استفاده از الیاف FRP

ظهور مصالح کامپوزیتی در صنعت ساختمان باعث شده است بسیاری از محدودیت‌های روش‌های سنتی مقاوم‌سازی کاهش پیدا کند. استفاده از الیاف FRP یکی از جدیدترین و پرکاربردترین روش‌های مقاوم سازی بتن است که با افزایش ظرفیت باربری اعضای سازه‌ای، بدون ایجاد افزایش قابل توجه در وزن ساختمان انجام می‌شود. این سیستم از ترکیب الیاف مقاوم‌کننده و رزین‌های پلیمری تشکیل شده است که پس از اتصال به سطح بتن، یک لایه تقویتی با مقاومت مکانیکی بالا ایجاد می‌کند. الیاف FRP در انواع مختلفی تولید می‌شوند که هرکدام ویژگی‌های خاصی دارند. الیاف کربن، شیشه و آرامید از رایج‌ترین مصالح مورد استفاده در سیستم‌های FRP هستند که بر اساس شرایط پروژه، میزان مقاومت مورد نیاز و محدودیت‌های اجرایی انتخاب می‌شوند. الیاف کربن به دلیل مقاومت کششی بسیار بالا در پروژه‌های حساس کاربرد بیشتری دارد، در حالی که الیاف شیشه به دلیل قیمت مناسب‌تر در بسیاری از پروژه‌های عمومی مورد استفاده قرار می‌گیرد. یکی از مهم‌ترین مزایای مقاوم سازی بتن با FRP، وزن بسیار کم این سیستم نسبت به روش‌های سنتی است. کاهش بار مرده سازه، سرعت اجرای بالا و عدم نیاز به تجهیزات سنگین از مهم‌ترین دلایل محبوبیت روش FRP در پروژه‌های مقاوم‌سازی هستند. این ویژگی باعث شده است که در ساختمان‌هایی که محدودیت فضا وجود دارد یا امکان اجرای روش‌های حجیم مانند ژاکت بتنی نیست، استفاده از FRP یک گزینه مناسب محسوب شود. کاربرد FRP تنها به افزایش مقاومت محدود نمی‌شود، بلکه این روش می‌تواند رفتار سازه را در برابر نیروهای مختلف بهبود دهد. تقویت تیرهای بتنی در برابر خمش، افزایش مقاومت برشی اعضا، محصور کردن ستون‌ها و بهبود عملکرد لرزه‌ای سازه از مهم‌ترین کاربردهای مقاوم سازی بتن با FRP هستند. این تکنولوژی به مهندسان اجازه می‌دهد نقاط ضعف سازه را بدون تغییرات گسترده در معماری ساختمان اصلاح کنند. اجرای صحیح سیستم FRP نیازمند آماده‌سازی دقیق سطح بتن است. چسبندگی مناسب میان بتن و الیاف FRP مهم‌ترین عامل تعیین‌کننده عملکرد نهایی این روش محسوب می‌شود. وجود گردوغبار، رطوبت، ترک‌های فعال یا ضعف در لایه سطحی بتن می‌تواند باعث کاهش انتقال نیرو و کاهش اثربخشی سیستم تقویتی شود. به همین دلیل، بررسی وضعیت بتن پیش از اجرای FRP اهمیت بسیار زیادی دارد.

روش‌های مقاوم سازی بتن با شاتکریت و بتن پاشی

بتن پاشی یا شاتکریت یکی از روش‌های اجرایی پرکاربرد در مقاوم سازی سازه‌های بتنی است که در آن بتن یا ملات با فشار بالا روی سطح مورد نظر پاشیده می‌شود. ایجاد یک لایه مقاوم جدید روی سطح بتن موجود، هدف اصلی استفاده از شاتکریت در عملیات مقاوم سازی بتن است. این روش به دلیل سرعت اجرا و قابلیت استفاده در سطوح مختلف، در پروژه‌های عمرانی گسترده‌ای مورد استفاده قرار می‌گیرد. شاتکریت معمولاً در شرایطی کاربرد دارد که سطح بتن آسیب دیده، نیاز به افزایش ضخامت دارد یا باید یک لایه محافظ جدید روی سازه ایجاد شود. ترمیم دیوارهای بتنی، تقویت تونل‌ها، اصلاح سازه‌های زیرزمینی و افزایش مقاومت اعضای بتنی از مهم‌ترین کاربردهای روش شاتکریت هستند. این تکنیک می‌تواند علاوه بر بهبود مقاومت، نفوذپذیری بتن را کاهش داده و دوام سازه را افزایش دهد. روش اجرای شاتکریت به دو نوع اصلی خشک و تر تقسیم می‌شود. در روش خشک، مواد اولیه بدون آب در مسیر انتقال حرکت کرده و آب در زمان خروج از نازل اضافه می‌شود، در حالی که در روش تر، مخلوط بتن از قبل آماده شده و سپس با فشار روی سطح پاشیده می‌شود. انتخاب روش مناسب بتن پاشی به شرایط پروژه، ضخامت مورد نیاز، نوع سازه و تجهیزات موجود بستگی دارد. یکی از ویژگی‌های مهم شاتکریت، ایجاد اتصال مناسب میان بتن جدید و سطح قدیمی است. سرعت بالای برخورد ذرات بتن با سطح باعث افزایش تراکم و چسبندگی لایه جدید می‌شود، اما این عملکرد زمانی حاصل خواهد شد که سطح زیرین به‌درستی آماده‌سازی شده باشد. پاک‌سازی سطح، حذف قسمت‌های ضعیف و کنترل شرایط اجرا نقش مهمی در کیفیت نهایی این روش دارند.

روش‌های مقاوم سازی بتن با کاشت میلگرد و آرماتور جدید

کاهش ظرفیت برخی اعضای بتنی یا نیاز به اتصال بخش‌های جدید سازه‌ای، باعث شده است کاشت میلگرد به عنوان یکی از روش‌های مؤثر مقاوم سازی بتن مورد توجه قرار گیرد. کاشت میلگرد امکان ایجاد اتصال میان بتن موجود و اجزای جدید سازه را فراهم می‌کند و در بسیاری از پروژه‌ها برای افزایش مقاومت، اصلاح جزئیات اجرایی یا توسعه سازه مورد استفاده قرار می‌گیرد. در این روش ابتدا محل دقیق کاشت میلگرد مشخص شده و سوراخ‌هایی با عمق و قطر مناسب در بتن ایجاد می‌شود. سپس با استفاده از مواد چسبنده مانند رزین‌های اپوکسی، میلگرد در محل مورد نظر تثبیت می‌شود. کیفیت چسبندگی بین میلگرد، چسب کاشت و بتن اطراف، عامل اصلی عملکرد موفق سیستم کاشت آرماتور است و هرگونه ضعف در اجرا می‌تواند ظرفیت اتصال را کاهش دهد. کاربرد کاشت میلگرد در پروژه‌های مقاوم سازی بسیار گسترده است. افزایش طول تیرها، تقویت ستون‌ها، اتصال دیوارهای جدید به سازه موجود و اصلاح مشکلات اجرایی از مهم‌ترین موارد استفاده از کاشت میلگرد در بتن هستند. این روش نسبت به تخریب و اجرای مجدد بخش‌های سازه‌ای، سرعت بالاتری دارد و امکان اصلاح بسیاری از مشکلات سازه‌ای را فراهم می‌کند. انتخاب نوع چسب و روش اجرای کاشت میلگرد باید با توجه به شرایط محیطی و بارهای وارد بر عضو انجام شود. مقاومت کششی، شرایط رطوبتی، عمق کاشت و کیفیت بتن موجود از عوامل مؤثر بر عملکرد نهایی میلگرد کاشته‌شده هستند. اجرای غیراصولی این روش ممکن است باعث کاهش ظرفیت اتصال و ایجاد مشکلات جدید در سازه شود.

روش‌های مقاوم سازی بتن با افزایش ابعاد مقاطع بتنی

یکی از روش‌های سنتی و در عین حال مؤثر برای افزایش ظرفیت اعضای بتنی، افزایش ابعاد مقطع موجود است. در این تکنیک، با اضافه کردن بتن و آرماتور جدید به اطراف عضو، ابعاد هندسی آن افزایش پیدا می‌کند. افزایش سطح مقطع بتن و تقویت شبکه آرماتور باعث بالا رفتن مقاومت خمشی، فشاری و برشی عضو سازه‌ای می‌شود. این روش معمولاً برای اعضایی استفاده می‌شود که به دلیل بارگذاری جدید یا ضعف طراحی اولیه، ظرفیت کافی ندارند. تقویت ستون‌ها، تیرها و دیوارهای بتنی با افزایش مقطع یکی از روش‌های رایج مقاوم سازی سازه‌های قدیمی محسوب می‌شود. در این فرآیند، بتن جدید باید اتصال مناسبی با بتن قدیمی ایجاد کند تا دو بخش مانند یک عضو یکپارچه عمل کنند. اجرای افزایش مقطع اگرچه مقاومت سازه را به میزان قابل توجهی افزایش می‌دهد، اما محدودیت‌هایی نیز دارد. افزایش وزن سازه، کاهش فضای معماری و نیاز به عملیات اجرایی گسترده‌تر از مهم‌ترین محدودیت‌های این روش هستند. به همین دلیل، در پروژه‌هایی که فضای کافی وجود دارد یا افزایش ابعاد عضو مشکل‌ساز نیست، این تکنیک می‌تواند گزینه مناسبی باشد. هماهنگی میان بتن قدیمی و جدید در این روش اهمیت زیادی دارد. آماده‌سازی سطح، استفاده از آرماتورهای اتصال‌دهنده و رعایت اصول بتن‌ریزی از عوامل تعیین‌کننده کیفیت مقاوم سازی با افزایش مقطع هستند. اجرای دقیق این مراحل باعث می‌شود عضو تقویت‌شده عملکرد مناسبی در برابر نیروهای وارده داشته باشد.

(منبع: مقاله روش های مقاوم سازی بتن وبلاگ مهتکسا)
